【自転車実験室】Wolf Tooth Tanpan SH-10の導入

私にとってのシクロクロス2016-2017シーズンは終わり、気持ちはすでに2017-2018シーズンです。



昨シーズンまでに体験したトラブルに対応するため、パワーやテクニックはトレーニングしかないわけですが、メカトラについては機材の見直しで改善できるのが自転車の楽しいところ。今まで私がシクロクロスで経験したメカトラ代表例は、単純に乗車テクニックが低いからですが、

・パンク

・チェーン落ち

の2種類です。落車してステムやハンドルの向きが変わった事もありますが、それはまた別の問題ですね…



パンクについては、IRCチューブレスタイヤSERAC CX」を導入してから発生しなくなり、今までならパンクしていたであろう場面も持ちこたえてくれました。これは来シーズンも使い続けたい。



そしてもう1つがチェーン落ちです。

過去にも3回チェーン落ちを経験し、さらには2016-2017シーズン最終戦で盛大な単独落車をメイクしてチェーン落ちまでやらかした私としては、2017-2018シーズンはチェーン落ちの対策をしてから挑みたいところです。対策の一つとして上がっていたのが、今回のエントリの本題である「Wolf Tooth Tanpan SH-10」の導入です。

f:id:tkcx3110:20170327080548j:image

シマノのロード用シフトレバーでMTB用のリアディレイラーの変速ができるようになる、シフトワイヤーの引きしろを変換するパーツです。11速用の「SH-11」もありますが、我が家の自転車のドライブトレインは全て10速もしくはシングルなので10速用です。GEVENALLEのGXという手もあるのですが、ぶっちゃけ初期投資が高いので今回は見送りです。でもカッチョいいのでいつかは使ってみたい。

さて、Tanpanですが、マニアックなシクロクロッサーにはご存じの方は多いと思いますが、改めてまとめてみます。



◼︎シクロクロスMTB用のリアディレイラーを導入するメリット

・ダンパー付きのリアディレイラーが使える

MTB用のリアディレイラーには、チェーンが暴れて落ちるのを防ぐためのダンパーが入ったモデルがあります。ダンパーをONにするとテンションプーリーの動きが渋くなり、チェーンが暴れる量を減衰しチェーン落ちの確率を低下します。

・ロー側の歯数が大きいカセットスプロケットが使える

MTB用のカセットスプロケットは、ロー側の歯数が大きく、最小ギア比を下げることが出来ます。シマノMTB用のカセットスプロケットのロー側最小ギアの設定は32t。シクロクロス用でメジャーなインナーチェーンリングの歯数36tとのギア比は1.125。使い所は別にして強烈な設定です。



実は昨年5月に購入していたのですが、リアディレイラーの調達ができないままシーズンが終わってしまいました。未知の機材なので今から導入してクセを掴み、万全でシーズンインしたいのでこの時期に組み付けてしまう事にしました。



Culture Clubで組み付け

ついでにChrisKingのBBのグリス再充填もしたかったので、今回も昨年のオーバーホールで利用したCulture Clubのレンタルピットで組み付けです。

cc-ngy.com

簡単な整備は自宅でこなしていますが、初のパーツの導入なので工具、ケミカルが十分に使えるのCulture Clubは、何かと便利なのです。

今回、ついでにホイールのフレ取り等実施し、3時間利用して¥4,500でした。

これを高いと取るかは価値観次第だと思いますが、

・作業で出た可燃、不燃ゴミは引き取ってくれる

・ケミカル、工具の不足なし

・不足パーツはその場で買える(特にワイヤーエンドみたいな小物)

・高価なSST(特殊工具)が借りれる

・作業中にスタッフと自転車談義ができる

・併設のカフェ「PFM」で食事ができる

等、私にはメリットが多いのです。ガチのメンテナンスで丸一日使っても¥5,000。頻繁に利用するのは難しいですが、決して高くはないと思います。



というわけで組み付けできました。

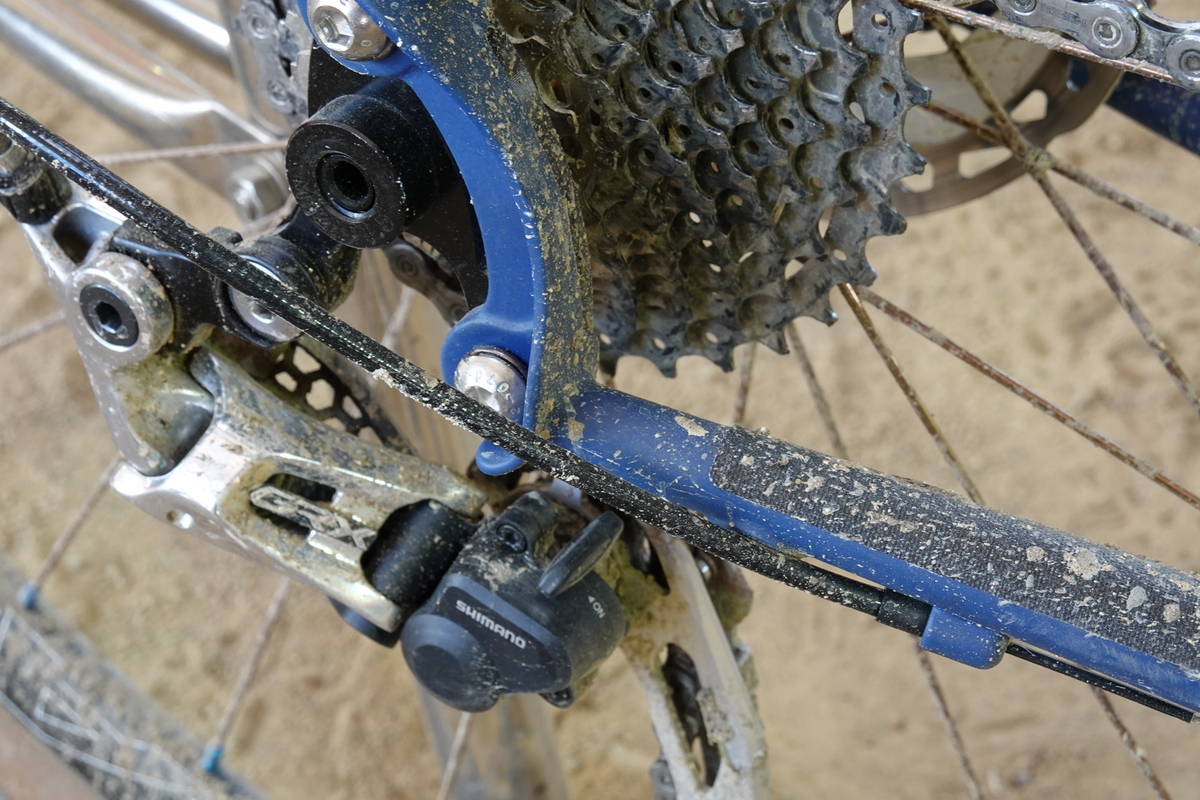

Wolf Tooth Tanpan SH-10



ちゃんと変速できています。

Tanpan以外のパーツの組み合わせは、



シフター:Shimano ST-5700(10速105)

リアディレイラー:Shimano RD-M675-GS(10速SLX)

カセットスプロケット:Shimano CS-HG81(10速11T-32T)

チェーン:Shimano CN-4601(10速Tiagra)



です。



組み付けについては、Wolf Tooth本国サイトのマニュアルが十分に詳しく、リアディレイラーの調整ができる方であれば何の問題もないと思います。問題は組み付けた後の変速調整で、Tanpanのプーリーにシフトワイヤーが馴染むまで少し調整の手間が必要でした。

www.wolftoothcomponents.com



◼組み付けてみた印象

想定外のメリットとしては、リアディレイラーのワイヤールーティンがスッキリしたことです。

f:id:tkcx3110:20170327224011j:image

 私のシクロクロスバイクはシフトワイヤがトップルーティンのため、リアディレイラーのアウター受けがチェーンステーについています。Tanpanを実装すると写真のとおりアウターワイヤが短くなり、いかにも引っかかりにくそうです。キャリアダボにも干渉していません。



また、変速時のレバーの抵抗も、正確にはプッシュプルゲージを使わないとわかりませんが、そんなに気になりませんでした。



デメリットとしては、チェーンのテンションが高くなるので摺動抵抗(フリクションロス)が大きくなる事が上げられると思いますが、ロードレースと違ってもともと路面抵抗が大きいシクロクロスでは、低いギア比で十分相殺される印象です。



作業をした日は雨が降っていたので、ちょっとテスト走行したのみでまだ本格的に実走ができていません。次の週末はトレイルに走りに行きたい。



ただ、ホイールのフレ取りやハブのグリスアップ、ブレーキの調整などオーバーホールのレベルでメンテしたい項目が山盛り。。。



早くメンテナンスを終わらせて、次のシーズンまでの半年間しっかり走って成績につなげたいものです。来シーズンが待ち遠しいです。





【レースレポート】東海シクロクロス第7戦 ワイルドネイチャープラザ C4B

昇格の意気込みで挑んだワイルドネイチャープラザ。結果は10/35位(28%)で、全く勝ちに絡めない走りでした。悔しいのはもちろんですが、それでもある意味、来シーズンの昇格の希望が持てたレースだったのでした。



◼レース当日

・食事

今回前日に夜に白米をしっかり食べ、起床から出走まで、固形物を取りませんでした。空腹感はスポーツドリンクで押さえ、とにかく水分をしっかり取る事を意識しました。そのせいかしっかりお通じもあり、胃も腸も空っぽ、喉の渇き無しの自分としてはベストのコンディションでした。



・試走をせずにアップ

前回の愛知牧場に続き今回も前日試走をして、コースをビデオに収めました。


東海シクロクロス2017-2018 第7戦ワイルドネイチャープラザ 前日試走

下手に試走するとチェーンもシューズも砂まみれになるので当日試走はせず、アップ中もずっとビデオを見てコースをイメージしました。アップは出店していたSimWorksでローラーを借り、レース30分前に心拍を最大まで上げる事だけにしました。アップ後アスリチューン赤を食べてスタートグリッドへ。



・スタート直後に落車

ゼッケンNo.9でしたが、DNSの選手がいたためかフロントローの真ん中に並べました。スタートグリッドは舗装路で、好条件です。

スタート前にMCのYKO氏から「スタート直後の砂で落車しないように」とアナウンスがありました。言霊だったのか、正にその通りになってしまいました。

号砲とともにスタート、間違いなく一番手で飛び出しました。そしてシフトアップした直後、前輪が砂に沈みました。

f:id:tkcx3110:20170226224628j:plain

Photo by kikuzo

写真中央でまさに転倒しようとしているのが私。

そのまま前転。盛大に落車しました。気負いとテクニック不足がまとめて現れた瞬間でした。後続が上手かったおかげで大事故には至りませんでした。「落車〜」の声を聞きながら何とか立ち上がって乗車します。既にほとんどのライダーに抜かれているため急いでペダルを踏みましたが空転。フロントのチェーンが落ちていました。



大急ぎでチェーンを戻し走り出します。この時点で最下位。今度はフロントブレーキが鳴っています。どこかがイカれたのかフロントブレーキが片効き状態になってしまいました。

後からわかったのですが、右ブレーキブラケットがズレたのと、落車の衝撃でフロントホイールが振れたためでした…

f:id:tkcx3110:20170226185740j:image

正面から見た時にタイヤが左にズレているのがお分かりいただけるでしょうか。



・追い上げる

既に集団は遥か向こう、ただでさえ走行抵抗が高いコースでブレーキを引きずった状態、



f:id:tkcx3110:20170226225933p:plain



という気持ちで何だか笑えてきました。

もうこうなったら言い訳抜きで走るだけです。必死に走りました。砂区間は無理に乗ろうとせず速やかに降車し、森区間は真剣に重いギアを踏みました。砂で手間取っている人をまとめてパスし、少しずつ順位を上げました。

f:id:tkcx3110:20170226230922j:plain

Photo by kikuzo

最後尾から必死で追い上げます。ヘルメットのズレが直せるわけもなく。

こう見るとゼッケンの位置高いな...



それにしても今回の砂の登りは地獄でした。足が本当に止まりそうで、呼吸音が明石家さんまの笑い声みたいに「ヒーヒー」言いました。苦しいのは他のライダーも同じ。足が止まらない事だけを良しとして登りました。

f:id:tkcx3110:20170226230203j:plain

Photo by kikuzo

それにしてもゼッケンの位置高いな...

3周走って結果は10/35位。最下位から25人パスした事になります。酷いスタートでしたが、第2戦でズルズル順位を下げて19/47位だった事を考えると進歩がありました。



昇格したくて挑んだレース、勝てないのがわかっても腐らず楽しく走れたのは、少し前進した自分を感じたからかもしれません。未来を信じる中年なので。

それにしてもブレーキ引きずりながらはキツかった...



◼事前の練習

・トレーニング方法を教えてもらう事にした。

前回の愛知牧場で、WAKO'sの洗車サービス・レクチャを受けて感動し、人に教えてもらう事の重要性を再認識した私は、自転車のトレーニングについても専門家に教わろうと考え、レースの翌日に友人に教えてもらったこのお店を訪ねました。

f:id:tkcx3110:20170226213039j:image

もちろんヒルクライマーとして有名ですが、東海地方のシクロクロッサーならば知らぬ者はいないと思われる偉大なM1ライダー、筧五郎氏の自転車店、「56CYCLE」です。



56CYCLE」では「ローラー教室」というローラー台でのトレーニング指導を行っており、各人の能力に合わせてメニューを組んでもらい、1時間半程度、黙々とローラー台を回します。ここで愛知牧場からの一月で計4回、トレーニング指導を受けました。

リンク先の料金表より現在は安いです。気になる方はお問い合せください。



たかだか4回で何が変わる、といったところかも知れませんが、まずトレーニング密度が高いこと、質問すると何でも答えてくれる事が本当にありがたかったです。

・ハンドル、サドルのポジション

ペダリング

・セルフマッサージの方法

・アップの仕方

等、色々教わったことを全部今回のレースに突っ込みました。実際、落車した後追い上げられたのは、「ローラー教室」効果があったと感じています。

筧五郎氏は言語化が大変上手く、私のような理屈っぽい人間が納得できるようにしっかり説明してくれました。特に響いたのが「変えてみて、その効果を確かめろ」という事です。自分で考えてトレーニングをしていたつもりですが、イマイチ成果につながっていなかったので、トレーニング方法を変えるために「56CYCLE」を訪ねたのでまさに我が意を得たりでした。



私の2016-2017クロスシーズンが終わったので、妻から「通う回数は減らして欲しい」と要請がありましたが、少なくとも来シーズンまでは今後も月1以上で通いたいと思います。



・夜の炭水化物を減らした

何かと話題に上がる「低炭水化物ダイエット」です。朝と昼はご飯も食べますが、夜はプロセスチーズや豆腐+ごま油+塩とかで可能な限り1ヶ月弱我慢してみました。

f:id:tkcx3110:20170226232718j:image

 お徳用プロセスチーズ¥399。もう手放せない。

結果体重は78kgから75.5kgまで2.5kgダウンし、効果があったように感じます。

これでもまだ私の身長170cmに対しては重たいので、今後も継続してみます。



■まとめ

リザルト

出走:C4B

順位:10/35位(28%)

タイム:28:36(+2:30)



・食事の取り方が上手くいった。

・「追い上げ」ができた。密度の高いローラー台トレーニングは短期間でも効果あり。

・テクニックは単純に練習不足。



今回のワイルドネイチャープラザでは、友人が3名もC3昇格を果たす事になり、嬉しい半面自分と比較すると悔しいのもまた確か。来シーズンこそは私もC3への昇格を果たします。ここからが私の2017-2018シーズンの始まり。パワー、テクニック、体重、改善すべき箇所がたくさんあるので、これから良くなるばかり、のはず。自分に希望を持って挑戦したいと思います。



そしてAJOCC加入2年目の東海シクロクロス、今シーズンも大変楽しませていただきました。運営の皆様に深く感謝します。来シーズンが待ち遠しいです!





【書評】ハイペリオン、ハイペリオンの没落 著:ダン・シモンズ

俺は傑作を読んだ!確信させてくれる作品でした。











あまりの面白さに一気に連続で4冊読んでしまいました。28世紀辺境惑星「ハイペリオン」を舞台に綴られる物語。あまりの情報密度に脳が震える感覚を味わいました。早く続きが読みたくて、Kindle本として購入しましたが、文庫版で買い揃えて常備しておきたい傑作です。



私は知識がありませんでしたが、「ハイペリオン」と「ハイペリオンの没落」は18世紀に早逝したイギリスの詩人、ジョン・キーツの未完の作品名と同じもので、ジョン・キーツをモチーフにしたと思われる箇所が要所にあります。



本書の初版は1989年で、作中にはそれ以前に出版されたSF小説を読んでいるとニヤニヤさせられてしまうシーンや、逆にそれ以降に出版されたSF小説や、SF映画がモチーフとしたであろうシーンが多く見受けられます。SFだけではなく、影響を与えた作品も少なく無いのではないでしょうか。



内容は長く、猛烈に濃く、著者の熱量を感じました。「ハイペリオン」の上下巻だけでも猛烈に楽しめますが、エンディングで残された謎が気になってしまうので、「ハイペリオン」上巻で面白さを感じた場合は「ハイペリオンの没落」下巻まで買ってしまう事をおすすめしたい。



本書のテーマは各種あると思うのですが、宗教についての批判と思想も素晴らしかった。旧約聖書に描かれる、ノアの洪水後に最初に神に祝福される預言者、「アブラハム」のジレンマについて描かれていたのは強烈な印象がありました。私は、旧約聖書ではアブラハムの活躍が最も面白い(とかいったらカトリックに何と言われるかわかりませんが)と思っていて、本書でもそれに関わるストーリーが本当に面白かった。結末に救いはあるのかハラハラしながら読みました。



 アブラハムの活躍についてはぜひ旧約聖書をお読みいただくと良いと思います。Kindle版で¥99です。全能の神にも交渉を挑み成果を出すアブラハムは、西洋史最初の根越エータでありプロジェクトマネージャであると思います。



あと、サイバーパンク好きならば納得の章もあります。

ニューロマンサー (ハヤカワ文庫SF)

ニューロマンサー (ハヤカワ文庫SF)



 「攻殻機動隊」が好きなら楽しめるであろう「ニューロマンサー」を読んでいるとニヤニヤできてしまうシーンも。攻殻機動隊の電脳空間をイメージしながら読むと想像力が膨らむシーンも盛り沢山でした。



 「ハイペリオン」「ハイペリオンの没落」に散りばめられたストーリーは、他書も読んで再び帰ってくることができる情報量でした。おそらく今後も折に触れて読み返すことになる傑作です。読めてよかったと心底感じています。



「もっと早く読んでおけば良かった」と思える作品もあると思うのですが、「この歳になってから読んで良かった」と思える作品です。他の作品を知ったことでより楽しめたからです。本作を読んで「ジョン・キーツ」にも興味がわきました。



SFを読む最大の楽しみである「センス・オブ・ワンダー」を体験できる本作。強烈な読書体験をしたい方にぜひおすすめします。

【レースレポート】東海シクロクロス第6戦 愛知牧場 C4D

教わる、という事の重要性を再確認しました。レースの結果はまたか、という感じでイマイチでした…



◼事前の練習

久しぶりの雪で1/15の東海シクロクロス第5戦が流れてしまい、1レース逃してしまった事と、それ以降に予定が立て込み、正月休みに走ったきりまたも練習不足になってしまいました。コレ何とかならんもんか、という感じです。



ただ、家から近い会場なので前日試走は必ず行こうと決めていました。一般道を車で40分。本当に近いです。これは来年も開催して欲しい。1シーズンで2回くらい開催して欲しい。



今回は、義弟から「旧式やし手ブレが結構あるからあげる」とSonyのアクションカムHDR-AS15を譲ってもらったので、ハンドルバーにマウントして前日試走の撮影をしてみました。私としては十分な撮影クオリティで大満足でした。




東海シクロクロス2016-17 第6戦 愛知牧場 前日試走



後に予定があったので3週ほど走って早々に帰宅、合間で取ったビデオを見てコースの予習をしました。これは次回も使ってみます。



◼レース当日

今回はC4Dに割り当てられていたので、出走は10:42から。こんなに遅くにスタートするのは初めてです。7:00までに会場に到着し、準備を始めました。第6戦は愛知県民にとってお馴染みの「愛知牧場」、保育園の遠足で行った事がある息子は「今回は走る」と意気込み、妻も含めて家族3人で出走する事になりました。

駐車場からスタートラインまで少し離れているので、3人分の荷物を運ぶのが少し大変でした。



今回はアップしようと思い、9:20分頃からSimWorksブースでローラー台を借りてアップしてみました。が、イマイチアップの仕方がよくわからない。心拍は上げられても太腿の内側に感じる重たさは取り切れない感じです。



陽射しが強く気温も高くて、あっという間に汗だくになりました。身体を冷やさないように全着替えして、太腿にRaphaのウインターエンブロケーションを塗り込み、会場でキャンペーンをしていたアスリチューンを食べてスタートラインへ向かいました。ツルッと口に入って食べやすかったです。



◼レース本番

・スタートから第3コーナーまで

コース幅が広いこともあり、8番手でフロントロー右端に並べました。スタート後は砂利の登りになっているのですが、右端だけ5m程舗装された区間があり、スタートには有利な位置です。みんな探りながらのスタートだったのか前に出られて、1〜2番手で第1コーナーへ進入、砂利が怖くて大外に膨らんでしまいました。

その後の登りがキツい。スピードが乗らず6番手で第2コーナー。さらに抜かれて9番手で第3コーナー。

前日試走で第3コーナーまでが勝負所、と感じていましたが我慢しきれず(というか単純に登りが遅い)せっかくの好スタートをフイにしてしまいました。



・最初の下り

今回は東海シクロクロス初のアップダウンのあるコース、浮いた砂でタイヤが滑って、下手な私にはなかなかスリリング。特に試走ビデオでは2:31当たりの下り最後の箇所は外に膨らむとズルズル外に身体が逃げてしまい怖かったです。よく落車するのでビビって身体が強張るのを感じました。



・階段までの畑区間

スリッピーな区間でしたが、落車せず走れたのでここは終始楽しかったです。私にも声援を掛けてくれる人もいて、出走した人はみんな楽しかった場所ではないでしょうか。コーナーに轍が2〜3本できていて、初めて轍に乗せて曲がる感覚を味わいました。

f:id:tkcx3110:20170201005155j:plain

Photo by Kikuzo

コレ絶対サドル低い。



・階段からの下り

東海シクロクロスでは初のマジな階段。身体が重たいので登れるペースで淡々と登るしかありません。この辺りで腰と太腿が痛くなってきました。痛みを抱えたまま走り続けます。

f:id:tkcx3110:20170201003914j:plain

Photo by youkan_0045

後ろに迫っていたGreen Cogの庄司店長。抜かされた後に「ハブ毛には負けん!」と叫んで漕ぎましたが追いつけず。やっぱりサドル低い。



3週目で太腿の痛みが取れてきましたが、腰の痛みはそのままで、何だか踏み切れないままズルズルと後退して13位でフィニッシュ。うーんイマイチ。



◼反省点

・坂を登れない

今回のコースでは第2コーナーから第3コーナーまでの登りと、出展ブース前に出てくる登りが大きめの砂利が浮いた登りになっており、必死で漕いでもリアタイヤが滑って上手く登れませんでした。姿勢がわるいのかトラクションを上手くかけられず、テクニック不足がもろに出てしまいました。最終周回では思い切って降車して走りました。



練習不足は言わずもがなです...



◼良かった点

・コースが楽しかった

東海シクロクロスは会場の制約で平坦路が多いのですが、今回は牧場の高低差を活かした作りで、辛い登りにスリリングな下りと長く走りたくなる作りで、刺激的でした。コレは来シーズンも是非開催して欲しい。1シーズンに2回は開催して欲しい。



・WAKO'sの洗車サービスを受けられた

今回のレースで一番の発見と気づきを得たのが、会場に出店していたWAKO'sの洗車サービスです。

 この写真をご覧ください。

f:id:tkcx3110:20170201010705j:image

洗車サービスの数分間で衝撃の輝きを得たフロントディレーラーです。オーバーホール以来こんなピカピカのフロントディレーラー見たこと無いです。リアディレーラー、チェーン、スプロケットも同様です。今回のレースは土埃が多かったので、ディレーラー周りはオイルに土が付着して結構汚れていたのですが、凄みを感じる仕事でした。全体を洗車するのに30分弱。感動しました。



こちらの質問にも手を休めずに丁寧に答えてくれて、ベランダで洗車するコツをしっかり教えてもらえました。これで技術料を取らないのは申し訳ないくらいでした。



WAKO'sのラスペネやチェーンオイルは使っていますが、洗車と注油については自己流でイマイチ上手くできませんでした。ここで得た気づきとしては、

・ケミカルの特性を理解して使う

・ブラシ、ウエスの使い方

・洗車中の手の動きと段取り

とたくさん上げられますが、一番は「素直にコツを教えてもらうことは重要」ということでした。私は試行錯誤が好きなので、洗車も自分でいろいろ試していましたが、熟練の業を見せてもらって、専門家のアドバイスは素直に受ける価値がある、と感じました。自己流でやってきた分上手く行かなかった部分の謎が氷解し、さらにバイクもピカピカになるという、なんと言えばよいか、感動しました。



レース会場でWAKO'sの洗車サービスがあったら、ぜひ受ける事をオススメします。



■まとめ

リザルト

出走:C4D

順位:13/37位(35%)

タイム:35:04(+2:08)



専門家に「教わる」ということに感動を覚えた今回、トレーニングについても自己流を見直すことにしました。次回は1ヶ月後のワイルドネイチャープラザ。昨シーズン初めて表彰台に登った思い出深いステージです。今シーズンは表彰台に登ることはできないかもしれませんが、上位に食い込めるように1ヶ月を過ごしたいと思います。

【自転車実験室】スポークパターン検討用のテンプレートをExcelで作る

ホイールのスポークパターンを考える時、実際に絵を描いています。アマチュアですし、組んだ本数も少ないので頭で迷わず組めるほど習熟していません。



でも、手描きで描けるほど絵心もないので、Excelで描いています。オートシェイプを線で結ぶ時、線がオートシェイプに吸着してくれるので、スポーク代わりの線が引きやすいのです。

最初に描いた時の32hのパターンはセコセコ手でオートシェイプを配置しましたが、リムやハブの穴みたいに円周上に均等にオートシェイプを配置するのは正直面倒でした。



なので、自動で配置する事にしました。

下のスクリーンショットがその画面です。



f:id:tkcx3110:20170119232955p:plain



左上のセル「B2」と「B3」に穴数を入力して、「Make Hole」ボタンを押すと、円周上にオートシェイプが配置されます。「Clear」ボタンを押すとオートシェイプが消えます。



 力技で組んだExcel VBAプログラムのソースは以下の通りです。



Option Explicit

Sub MakeHole()

'入力された穴数にあわせて、スポークパターン検討用のテンプレートを出力する

    Dim RimHole As Integer  'リム穴数格納用

    Dim HubHole As Integer  'ハブ穴数格納用

    Dim Count As Integer    'カウンタ用

    Dim HoleX As Variant    'オートシェイプのX座標

    Dim HoleY As Variant    'オートシェイプのY座標

    Dim Angle As Variant    '穴の角度

    Dim ShapeName As String '穴の名前



    '穴数の格納

    RimHole = ActiveSheet.Cells(2, 2).Value

    HubHole = ActiveSheet.Cells(3, 2).Value



    'リム穴の配置

    For Count = 1 To RimHole



        '三角関数で円周上の座標を計算する

        '角度を求める

        Angle = (360 / RimHole * (Count - 1)) + (180 / RimHole)



        '穴の名前を作る

        ShapeName = "RimHole" & Count



        'X座標を求める

        HoleX = Cos(WorksheetFunction.Radians(Angle)) * 275 + 320

        'Y座標を求める

        HoleY = Sin(WorksheetFunction.Radians(Angle)) * 275 + 300



        '穴を作る

        With ActiveSheet.Shapes

            .AddShape(msoShapeOval, HoleX, HoleY, 3.5, 3.5).Name = ShapeName

            .Range(Array(ShapeName)).ShapeStyle = msoShapeStylePreset14

        End With



    Next Count



    'ハブ穴の配置

    For Count = 1 To HubHole



        '三角関数で円周上の座標を計算する

        '角度を求める

        Angle = (360 / HubHole * (Count - 1))



      '穴の名前を作る

        ShapeName = "HubHole" & Count



  '偶数、奇数で場合分け

        If WorksheetFunction.IsOdd(Count) = True Then



      'X座標を求める

            HoleX = Cos(WorksheetFunction.Radians(Angle)) * 50 + 320

            'Y座標を求める

            HoleY = Sin(WorksheetFunction.Radians(Angle)) * 50 + 300



      '穴を作る

            With ActiveSheet.Shapes

                .AddShape(msoShapeOval, HoleX, HoleY, 3.5, 3.5).Name = ShapeName

                .Range(Array(ShapeName)).ShapeStyle = msoShapeStylePreset10

            End With



  Else



      'X座標を求める

            HoleX = Cos(WorksheetFunction.Radians(Angle)) * 50 + 320

            'Y座標を求める

            HoleY = Sin(WorksheetFunction.Radians(Angle)) * 50 + 300



      '穴を作る

            ActiveSheet.Shapes.AddShape(msoShapeOval, HoleX, HoleY, 3.5, 3.5).Name = ShapeName



  End If



 Next Count



End Sub



本職の人からしたら 「なんじゃこれ」と思われるコーディングかも知れませんが、動くからいいのです。他になんの役にも立たないので。



自宅で使っているMac版のExcelには、オートシェイプをまとめて選択する機能がないので、「Clear」ボタンには以下のコードを設定してオートシェイプをまとめて消せるようにしました。ボタンにはそれぞれ「Make」と「Clear」の名前を付けておく必要があります。



'穴を消す

Sub ClearHole()



 Dim Hole As Shape



 For Each Hole In ActiveSheet.Shapes



     '穴を作るボタンと消すボタン以外のオートシェイプを削除

        If Hole.Name = "Make" Then

            'Do Nothing

        ElseIf Hole.Name = "Clear" Then

            'Do Nothing

        Else

            Hole.Delete

        End If



 Next Hole



End Sub



CADを使えよ、と言う話かもしれませんが、ExcelVBAのプログラムはExcelがインストールされているPCならどこでも使えるので、特別な環境を用意しなくてもでデータ処理等が手早く解決する場合が多く、普段の仕事でも重宝しています。

私はプロのプログラマではないので、プログラム自体を納品することがないから自由に組めることも魅力です。



くだらない目的のためにツールを作るのって、「遊び」があって私は大好きです。

【自転車実験室】超ハイローフランジのハブはスポークテンション左右差是正の夢を見るのか

ホイール組みたし資金なしで悶々としている時、TNIのハブのラインナップが増えている事に気がつきました。



STAR (スター)ハブ | TRISPORTS

f:id:tkcx3110:20170118221024j:plain

一撃で心を撃ち抜かれてしまいました。

ナニこのドライブ側のフランジ。ひと目でドライブ側のフランジ径を大きくして、反ドライブ側のスポークとのテンションを近づけようという目的なのがわかりますが、それにしても強烈なデザインです。これは組んでみたい。



取扱商社のトライスポーツのWebサイトにはこのハブの図面が公開されているので、これを元にホイールを設計するとどうなるのか計算してみることにしました。





■スポークパターンを考える

図面は以下の通りです。

f:id:tkcx3110:20170118221846j:plain



図面から側面図だけ切り取って、実際にスポークをレイアウトするとこんなイメージでしょうか。

f:id:tkcx3110:20170118232149p:plain

またもExcelでレイアウトです。フランジが特殊な形状なので、スポークの通し間違いは発生しにくそうです。反ドライブ側はテンションを少しでも上げられるように6本組としました。 イケそうな気配です。



■スポーク長とスポークテンションを計算する

反ドライブ側は通常の24hハブと計算は同じですが、ドライブ側フランジの形状が特殊なため、一般的な24hハブと同じ計算ではスポーク長とテンションの計算ができません。

考えたスポークレイアウトから、ドライブ側の1本だけ抜き出して、側面図に補助線を引いて、ドライブ側のスポーク長計算に必要な角度を計算します。

f:id:tkcx3110:20170119003213p:plain

24hのリムを使用しますので、中心線の延長線上にある上側の穴から数えて4個目まの角度が 360 / 24 × 3 = 45° となります。フランジの穴は中心線から6°振られているので、

 θ = 39°

となります。



これを元に、以前に作ったExcelシートを少し修正して計算してみました。
リムは愛用しているオフセットリム、VelocityのA23 OCを、スポークはストレートの#14を使用する前提です。このシートは穴数と何本組とするかでERD・PCD間の角θが計算できるように組んでいるのですが、今回ドライブ側は角度を直接入力しています。反ドライブ側は6本組の計算です。



f:id:tkcx3110:20170119001426p:plain



ドライブ側の目標スポークテンションを107kgfと設定した時、反ドライブ側のスポークテンションは75.4kgfとなり、ドライブ側の70.47%になりました。

以前に同じリムで、ハブをシマノ FH-9000(11速DURA-ACE)で組んだときの反ドライブ側スポークテンションは70.68kgfで、ドライブ側比66.06%でした。単純計算でドライブ側比で4%以上テンションを上げられる見込みとなりました。うーんこれは組みやすそう。



■オフセットリムを使わなかったらどうなるの

・・・ここでふと考えました。オフセットリムを使わなかったらどうなるんだろう。

リムのオフセットを0にして再計算してみました。



f:id:tkcx3110:20170119013439p:plain



・・・ドライブ側の目標スポークテンションを107kgfと設定した時、反ドライブ側のスポークテンションが55.69kgfとなってしまい、ドライブ側の52.05%になってしまいました。PCDの差が60mmもある超ハイローフランジのハブでも、オフセットリムを使用しないと反ドライブ側のテンションはダルダルになってしまいます。

つまり、リア11速化でドライブ側のフランジがよりセンターに寄ってしまった現実を改善するには、超ハイローフランジのハブよりもオフセットリムのほうが効果が高い事になります。



チューブレスレディのオフセットリムは、私が知る限りではVelocityのA23 OCDT SWISSのRR440 asymmetricのみ。選択肢が少ないです。もうちょっとリムハイトが高いチューブレスレディのオフセットリムが増えてくれたらいいのに、と思いますが、手組みホイールはニッチな趣味ですので、簡単には増えないでしょう。





いずれロードバイクチューブレスタイヤにしたい私は、もちろんホイールを自分で組みたいと考えています。その時のリアハブの選択肢にビシっと食い込んできたTNIのスターハブ、設計だけで随分楽しめました。早く組んでみたいけど資金が貯まるまでしばらく我慢です。



こんな事を考えていると、自分の理想のハブとリムを作りたくなってきます。そうするとホイールが組みたいからパーツを作りたいという話になって、どんどん現実から思考が飛躍していきます。実に悩ましい。



【書評】あなたの人生の物語 著:テッド・チャン

正月休みの間に読んだ小説で、特別感動を覚えたのが本書です。



あなたの人生の物語

あなたの人生の物語





SFがメインの短編小説集で、どれも面白く読めたのですが、特に表題作の「あなたの人生の物語」が素晴らしかった。エイリアンとのファーストコンタクトが設定の作品で、1回読んだだけでも十分楽しめたのですが、どうにも理解が追いつかない部分があり、結局2日間で3回も読み直してしまいました。



3回読み直してやっと話の全貌が理解でき、唸ってしまいました。

私なりの解釈として、本作のキーワードは「ものの見方」です。

何かの事象に対して、観測者が違う、または観測者が同じでも観測する方法が違う場合、その事象の「意味」は変わってきます。だから私は「真実はいつも1つ」とのたまう名探偵が嫌いです。



人類もエイリアンも同じ宇宙に住んでいるわけですが、進化した過程が違うので、宇宙に対するものの見方が違います。その違いを描いているだけで十分に面白かったのですが、物語の仕掛けには目立つのになかなか気づけませんでした。私の視野が狭い証拠ですね。



なお、本作を原作とした映画が2017年5月に日本でも公開されるそうです。

www.message-movie.jp

本作は映画化できそうな気がしますが、原作の良さを活かして映像化できるのか?期待はずれに終わらないことを願いたいです。これは見に行きます。

・・・ソニー・ピクチャーズのサイトの「メッセージ」という表記、「セ」だけフォントがリュウミンですね。何か意味を込めたのでしょうか。気になります。



「メッセージ」を見に行く予定の方、ぜひ原作である本書を読まれる事をオススメします。



ちなみに、ファーストコンタクト物の映画では、私は「コンタクト」が一番好きです。

冒頭のセリフ「大きな望遠鏡が欲しいわ」からのシーンの切り替えが大好きなんです。

コンタクト (字幕版)

コンタクト (字幕版)



 「ものの見方」の違いを楽しませてくれるのがファーストコンタクト物の良さだと思います。探せばいろいろあるファーストコンタクト物、今年はもっと読んでみたいと思います。
